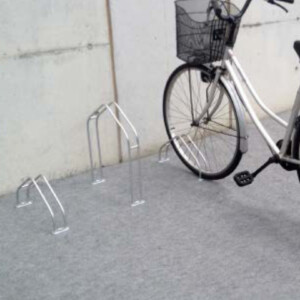

据付図

• 通路幅は収納した自転車後輪端より1500mmが目安。
• 床面の勾配は横方向1％、前後方向1％以下の面に設置してください。

側面図

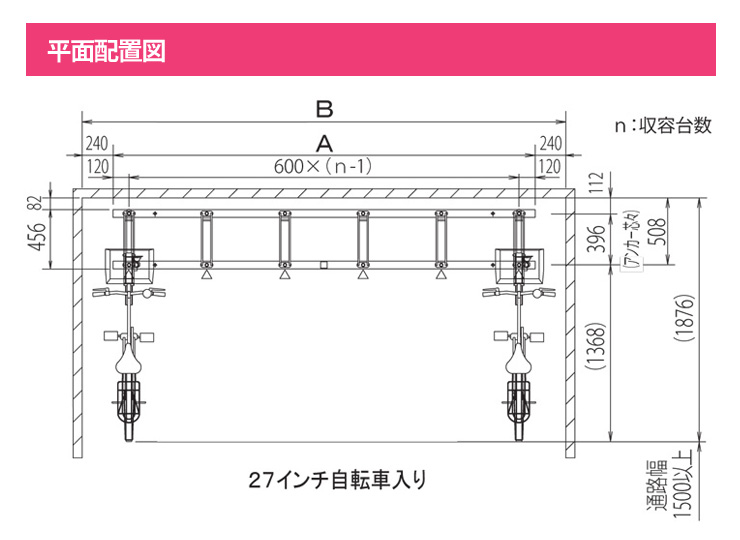

平面配置図

※画像は「CS-ML6」です。

基礎平面図

※画像は「CS-ML6」の場合です。

基礎断面図

※土間コンクリートは、現場の実状に合わせて厚さ目地等を設計施工してください。

主要部材表

ご注意　※必ずご確認下さい。

ご購入にあたってのご注意

• 商品写真は撮影状況や、お客様のパソコン・スマートフォン・タブレットの画面の明るさによって、実際の色・材質感とは異なる場合がありますのでご了承下さい。
  ※色の間違いやイメージ違いによる返品はお受付出来かねますことを予めご了承頂きますようお願い致します。
• 商品によって、使用方法が異なりますので設置・使用前には必ず取り扱い説明書をご覧頂きますようお願い致します。
• 取付の作業は、施工業者等の専門家にお任せすることをお勧めします。
  ※お客様が取付中に破損された商品につきましては、お取替え等は出来かねますのでご了承下さい。
• 商品到着後すぐに検品をお願い致します。到着品に不良がありましたら1週間以内にご連絡をお願い致します。
  ※施工時や施工後、お客様都合での返品は１週間以内でもお受けできませんことをご了承下さい。

注意事項

• 18インチ以上の自転車の標準サイズで設定されています。
• 自転車のサイズや形状により、収容できない場合があります。
• 後カゴ付自転車が連続して収納になる場合は、うまく収納できない場合があります。

施工上のご注意

• 組立作業の安全のため手袋など保護具を使用してください。
• 製品は必ずしっかりとした基礎の上に設置してください。
• 製品は必ず水平状態に設置してください。
• 屋上等、強風時自転車の転倒・落下等の事故の恐れのある場所へは設置しないでください。
• 避難経路には設置しないでください。
• アンカー打ちはコンクリートが完全に乾いた状態で行ってください。
• アンカーの緩み防止のため、コンクリートと製品の間やアンカー穴の中のコンクリート粉を取り除いてください。
• アンカーの下穴径を厳守してください。
• 事故防止のため、みだりに改造・変更はしないでください。
• 組立途中で放置しないでください。
• 組立が完了した後は必ず各部分にネジの緩みがないか確認してください。
