【ダイケン】自転車ラックスライド式ラック SR-FNタイプ

レビュー ( 0 )

メーカー直送品代引き不可出荷予定メーカー発注後ご案内

この商品について問い合わせる

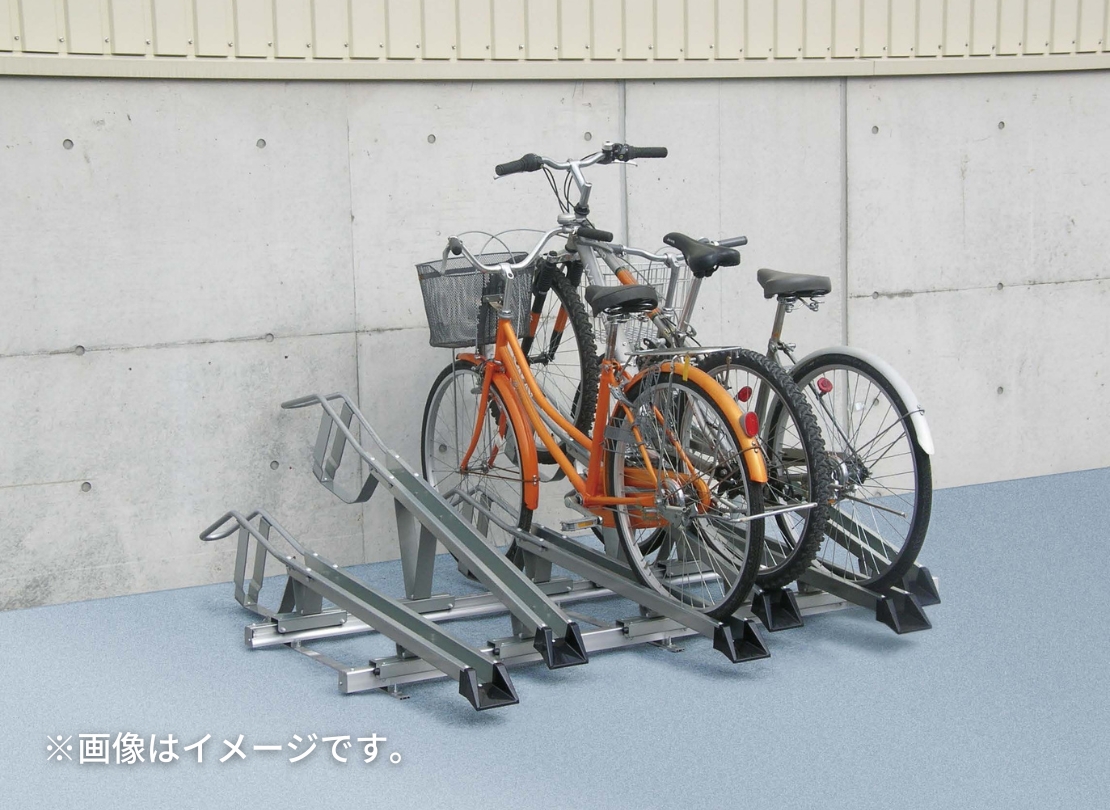

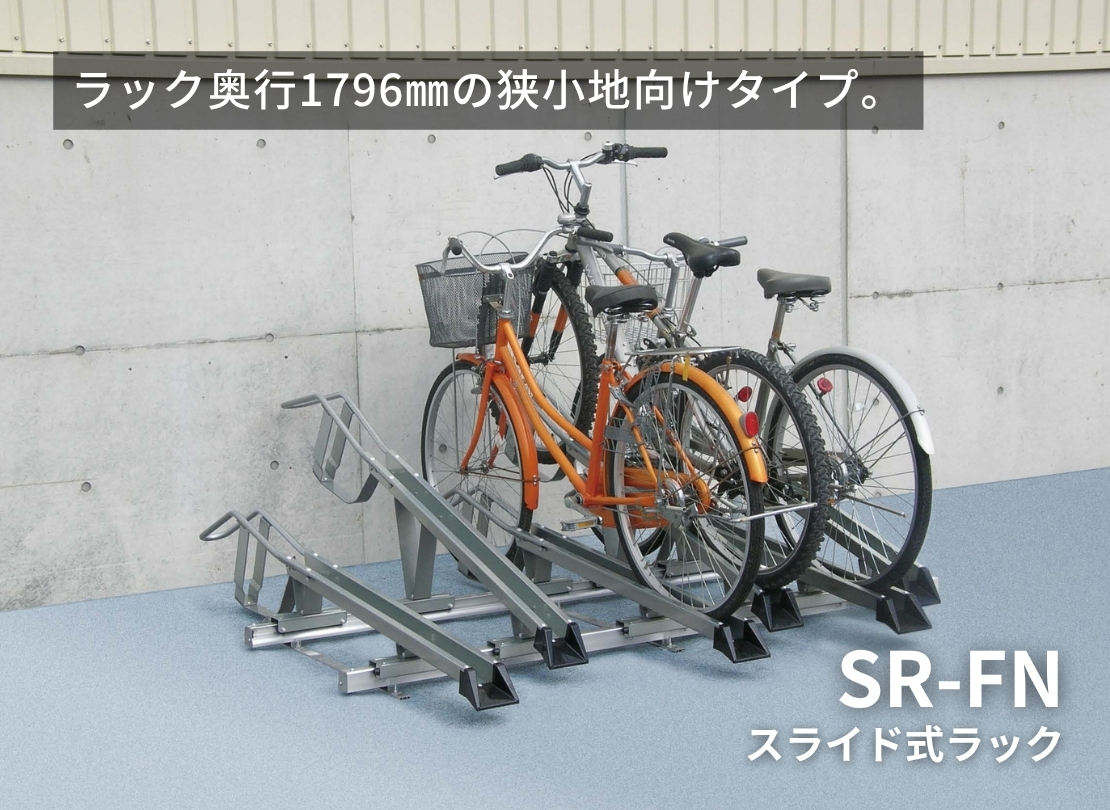

ラック奥行1796mmの狭小地向けタイプ。

軽くて静かなアルミ形材のレールを使用。

サイズ ※6台用の場合（SR-F6【Nタイプ】）

※通路幅は収納した自転車後輪端より1500mmが目安。
※20台毎に600mm以上のスライドスペースが必要になります。又、必ず20台毎に1セット基準型を設置してください。スライドスペース分（600mm）が含まれています。
※正面図・平面図の（　）はスライドスペース820mm、［　］はスライドスペース1040mmを表します。
※スライドスペースは最小600mmですが、自転車同士の干渉軽減のため、820mm以上でのご使用をおすすめします。
※床面の勾配は横方向0.5％、前後方向1％以下の面に設置してください。

平面図

ダイケンスライドラック SR-FNタイプ平面図

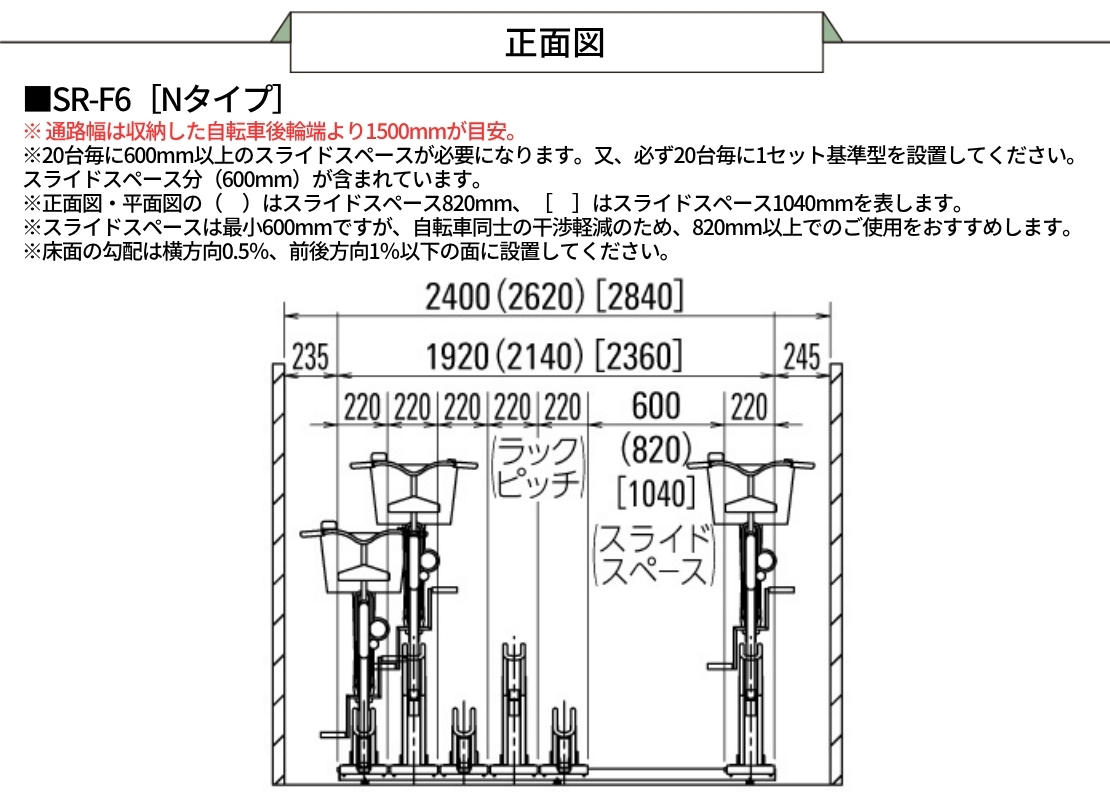

正面図

ダイケンスライドラック SR-FNタイプ正面図

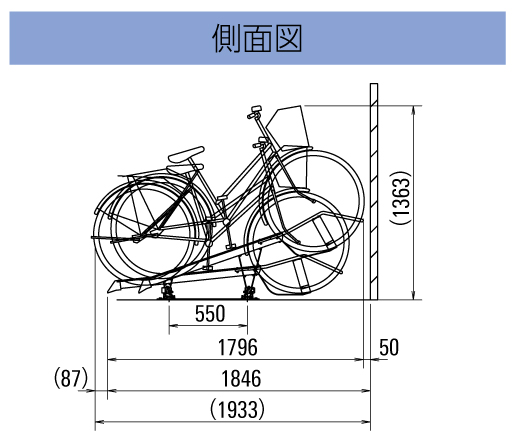

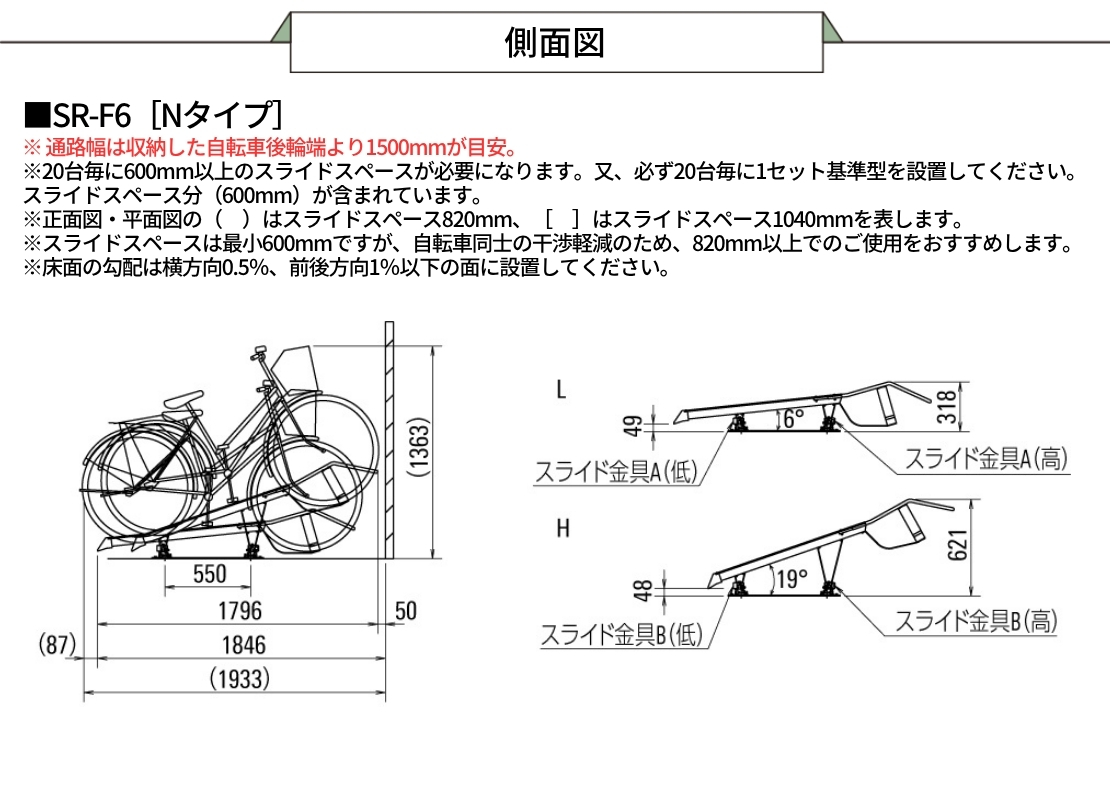

側面図

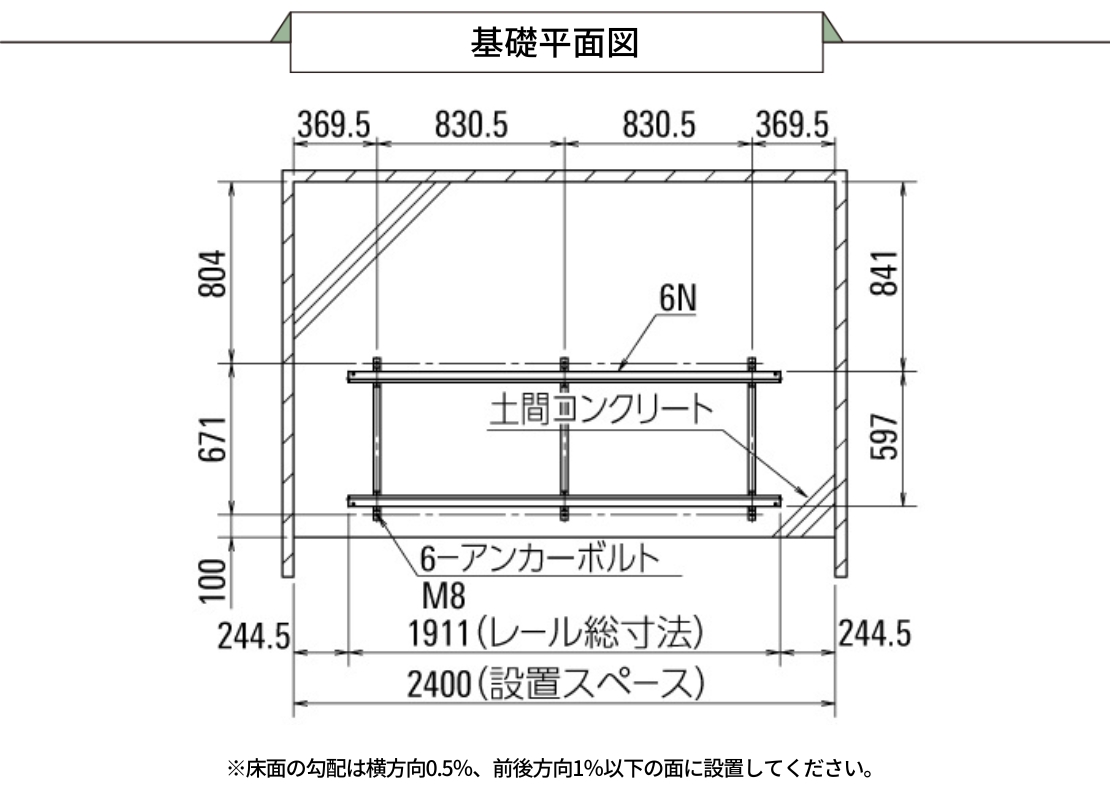

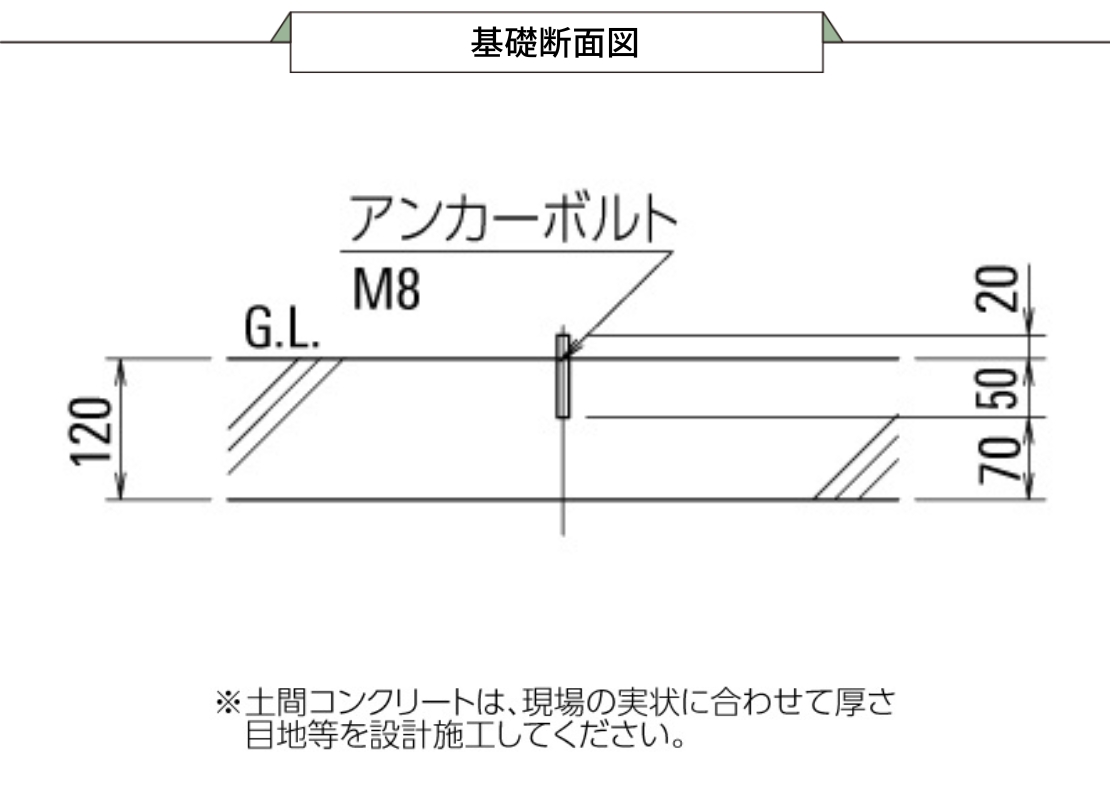

基礎図

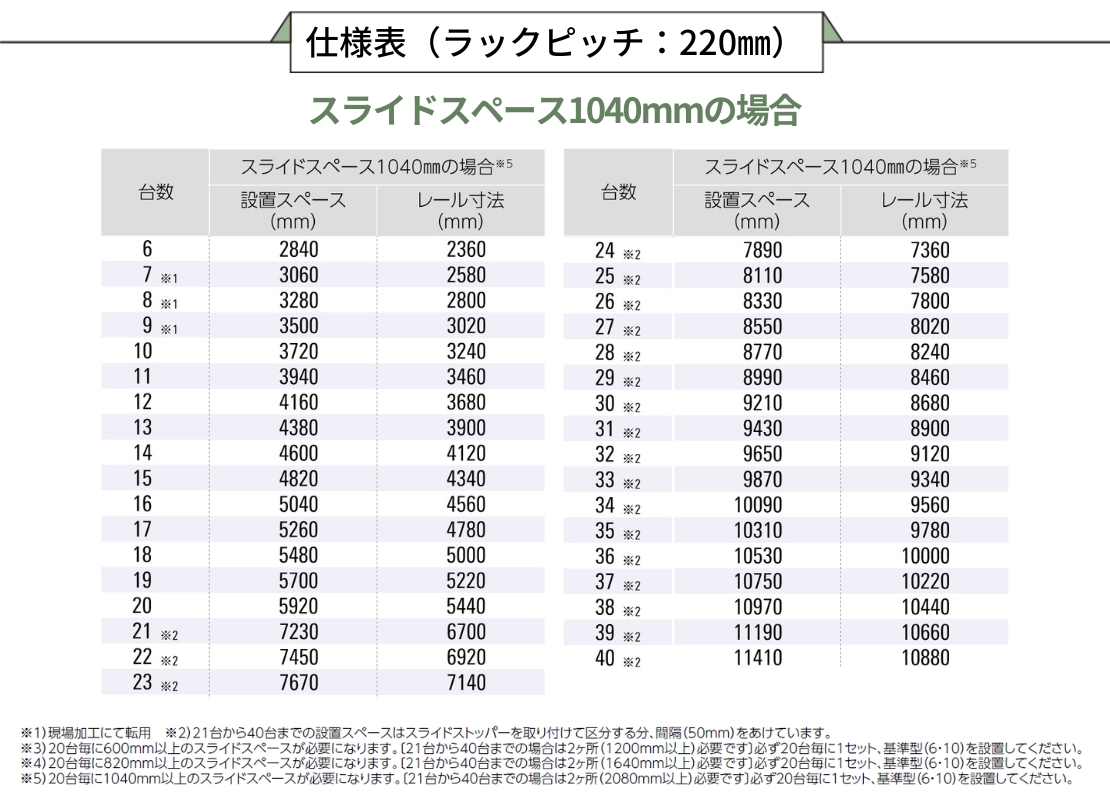

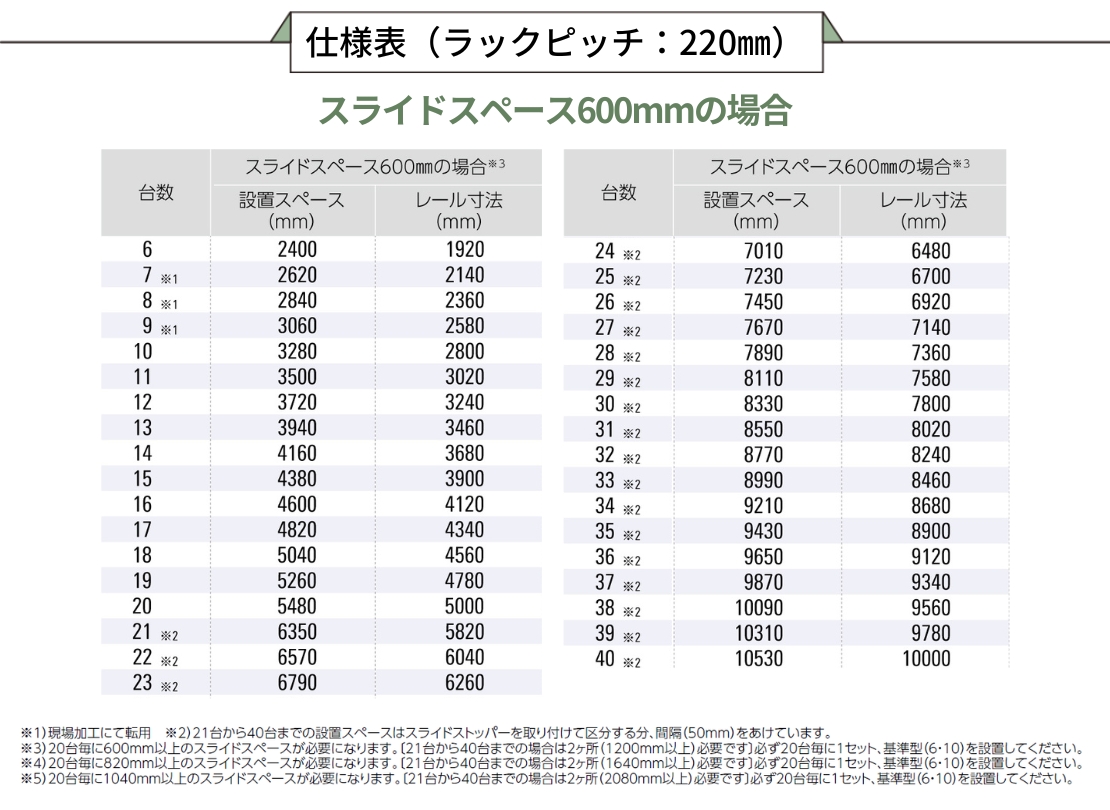

仕様表

ダイケンスライドラック SR-FNタイプ仕様表

※1）現場加工にて転用
※2） 21台から40台までの設置スペースはスライドストッパーを取り付けて区分する分、間隔（50mm）をあけています。
※3）20台毎に600mm以上のスライドスペースが必要になります。〔21台から40台までの場合は2ヶ所（1200mm以上）必要です〕必ず20台毎に1セット、基準型（6・10）を設置してください。
※4）20台毎に820mm以上のスライドスペースが必要になります。〔21台から40台までの場合は2ヶ所（1640mm以上）必要です〕必ず20台毎に1セット、基準型（6・10）を設置してください。
※5）20台毎に1040mm以上のスライドスペースが必要になります。〔21台から40台までの場合は2ヶ所（2080mm以上）必要です〕必ず20台毎に1セット、基準型（6・10）を設置してください。

商品は基準型と連結型の組み合わせです。

※ 連結型は単独では使用できません。基準型の右側に連結してください。

基準型：SR-F6N（6台用）、SR-F10N（10台用）
連結型：SR-FR5N（5台用）、SR-FR6N（6台用）、SR-FR7N（7台用）、SR-FR8N（8台用）

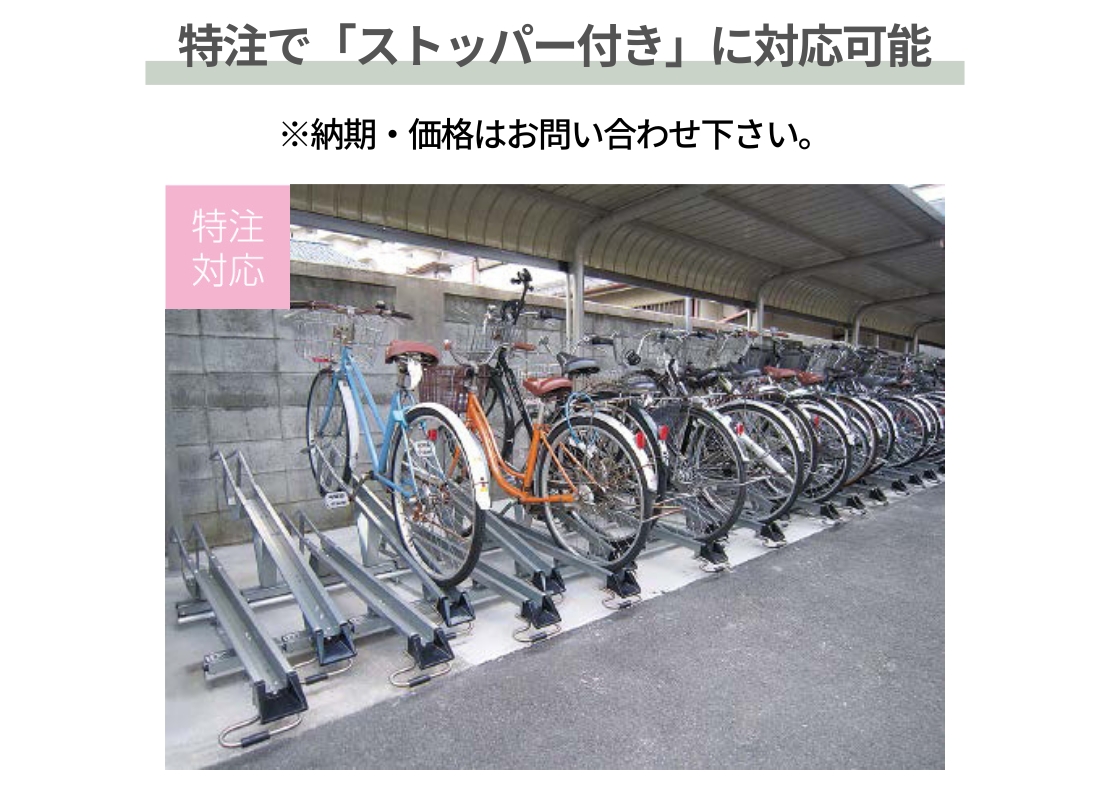

特注で「ストッパー付き」に対応可能です。

納期・価格はお問い合わせ下さい。

ダイケンスライドラック SR-FNタイプ特注ストッパー仕様

ご注意　※必ずご確認下さい。

ご注文の条件について

配送についてのご注意

部品でのお届け

ご購入にあたってのご注意

商品写真は撮影状況や、お客様のパソコン・スマートフォン・タブレットの画面の明るさによって、実際の色・材質感とは異なる場合がありますのでご了承下さい。
※色の間違いやイメージ違いによる返品はお受付出来かねますことを予めご了承頂きますようお願い致します。
商品によって、使用方法が異なりますので設置・使用前には必ず取り扱い説明書をご覧頂きますようお願い致します。
取付の作業は、施工業者等の専門家にお任せすることをお勧めします。
※お客様が取付中に破損された商品につきましては、お取替え等は出来かねますのでご了承下さい。
商品到着後すぐに検品をお願い致します。到着品に不良がありましたら1週間以内にご連絡をお願い致します。
※施工時や施工後、お客様都合での返品は１週間以内でもお受けできませんことをご了承下さい。

ご注意

20インチ以上の自転車の標準サイズで設定されています。
自転車のサイズや形状により、収納できない場合があります。
自重が30㎏を超える自転車は収納しないでください。
後カゴ付自転車が連続して収納になる場合は、うまく収納できない場合があります。

メーカー	ダイケン
出荷目安	都度確認 ※お支払い方法、メーカー在庫状況によって変動致します。

PDFダウンロード

備考	※掲載している説明書は変更になっている可能性があります。 ※最新の情報については、同梱されている資料をご確認ください。

お客様より頂いたご質問

設置間口から駐輪台数を教えてもらえますか？

可能です。

当店にお問い合わせを頂いてもお調べ出来ますが、ダイケンでは設置台数を調べられるシミュレーションが用意されています。

当店の営業時間外など、急な回答が必要な場合はこちらをご利用頂ければ24時間ご利用頂けるので便利です。

■ダイケン：見積システムみつもりダイちゃん
